    KV値について   プロペラの話   ESC用プログラミングカードについて   推力計測について
  • KV値 って!?

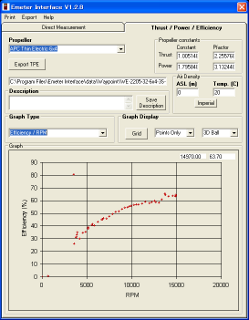

    • モーターのKV値が高い物が上限より低回転で回っている時はどうなっているんだろう? 逆に目一杯の早さでは電圧は電池の電圧で電流 は、、、電力はどのように制御するんだろう? この手の話をもっと簡単にと言う声に応えて簡単に言うと電流を流したり切ったり(ON/OFF)している。ONの時間が長い程、電力が多いのだ。制御周波 数、8KHz 16KHz 32KHzだとかがESCのカタログにあるだろう これがON/OFFを繰り返す周波数である。ということはOFFの時間が長い程効率は落ちる。具体的に は下図のように回転数が低い程、効率は下がる。(同一モータにおける効率差も10%以上ある)実際に同一モータのKvによる違いをWaypoint E-2205で計測すると、APC E 6x4、3セルの組み合わせでは 32ターン Kv1970 36ターン kv 1770では各々 11.26V/12.2A/14970rpm , 11.09V/9.66A/15060rpmが計測された。バラツキもあるがまさに10%をかなり越える効率差だ。スロットル制御ではこのように効率は全 く異なった値になる。理論を理解していないメーカーのセル●ータは?? 何%充電の意味は??
  • プロペラの話
    • APC E ?x? だとか APC SF ?x? なんてプロペラって一体、どの回転からがスローなのかわかりますか? それって主観ですね! EDFで25000rpmなんて低い回転数ですし、プロペラ だとSpeedペラを使いますよね!? 『まぁ常識だし、、、』で解決していませんか? 案外、知られてないのがメーカ推奨のプロペラ最大回転数なんですが、ここにデータが公表されています。 APCの発表によるとエンジン用とSpeed 400電動用では最大 rpm = 190,000 / ペラの直径(インチ) となります。またThin電動用では最大rpm = 145,000 / ペラの直径(インチ) で、 SF(Slow Flyerペラ)は 最大rpm = 65,000 / ペラの直径(インチ) です。例を示すと APC E 12x8 では Max rpm = 145000 / 12 つまり 12,083rpmとなります。ピッチは最大回転数には関係あり ません。ペラの直径が小さいほど最大回転数は大きな数値となります。 6x4では 12x6 倍の24,166rpmになりますね。
